一、原理

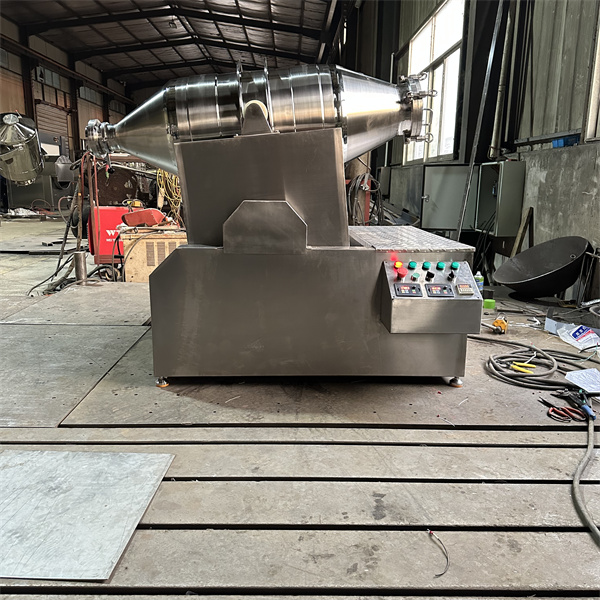

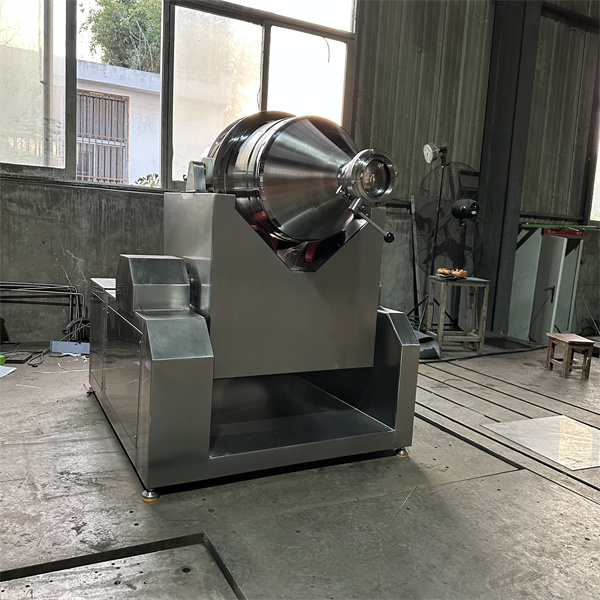

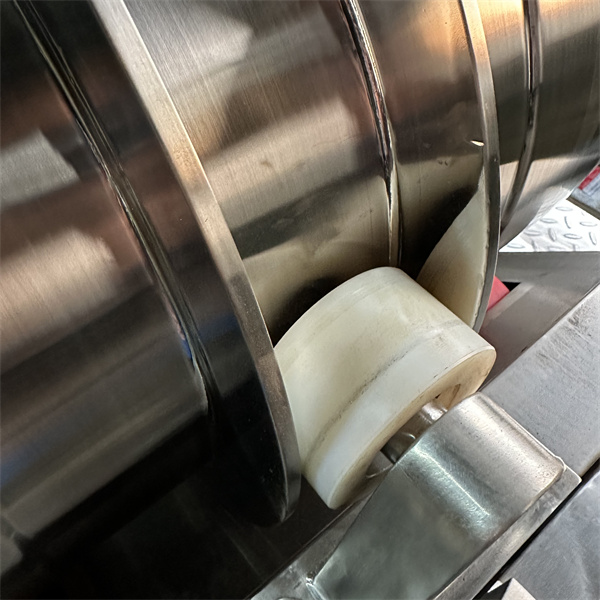

二维运动混合机主要由转筒、摇摆架、机架E大部分构成。转筒装在摆动架上,由四个滚轮支撑并由两个挡轮对其进行轴向定位。在四个支撑滚轮中,其中两个传动轮由转动动力系统拖动使转筒 产生转动;摆动架由- -组曲柄摆杆机构来驱动,曲柄摆杆机构在机架上,摆动架由轴承组件支撑在机架上。
二、特点
EYH二维运动混合机的转简可同时进行二个运动, 一个为转筒的转动,另一个为转筒随摆动架的摆动。被混合物料在转筒内随转 筒转动、翎转、 混合的同时 ,又随转筒的摆动而发生左右来回的掺混运动,在这两个运动的共同作用下,物料在短时间内得到充分的混合。EYH维运动混合机适合所有粉、粒状物料的混合。

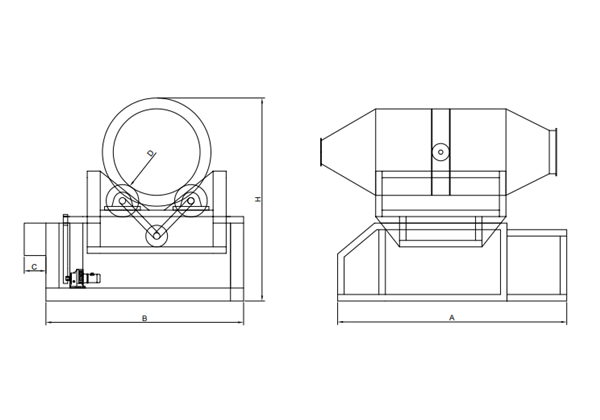

规格型号 | 容积(L） | 装料系数 | 装料重量(kg） | 外形尺寸（mm） | 功率(kw） | ||||||
A | B | C | D | M | H | 转动 | 摆动 | ||||
EYH100 | 100 | 0. 5 | 40 | 860 | 900 | 300 | 400 | 1000 | 1500 | 11 | 0.75 |
EYH300 | 300 | 0. 5 | 75 | 1000 | 1100 | 300 | 580 | 1400 | 1 650 | 1.1 | 0.75 |
EYH600 | 600 | 0. 5 | 150 | 1300 | 1250 | 300 | 720 | 1800 | 1850 | 1.5 | 1.1 |
EYH800 | 800 | 0. 5 | 200 | 1400 | 1350 | 300 | 810 | 1970 | 2100 | 1.5 | 1.1 |
EYH1000 | 1000 | 0. 5 | 350 | 1500 | 1390 | 300 | 850 | 2040 | 2180 | 2.2 | 1.5 |
EYH1500 | 1500 | 0. 5 | 550 | 1800 | 1550 | 300 | 980 | 2340 | 2280 | 3 | 1.5 |
EYH2000 | 2000 | 0. 5 | 750 | 2000 | 1670 | 300 | 1100 | 2540 | 2440 | 3 | 2.2 |
EYH2500 | 2500 | 0. 5 | 950 | 2200 | 1850 | 300 | 1160 | 2760 | 2600 | 4 | 2.2 |
EYH3000 | 3000 | 0. 5 | 1100 | 2400 | 1910 | 300 | 1220 | 2960 | 2640 | 5 | 4 |
EYH5000 | 5000 | 0. 5 | 1800 | 2700 | 2290 | 300 | 1440 | 3530 | 3000 | 7.5 | 5 |
EYH10000 | 10000 | 0. 5 | 3000 | 3200 | 2700 | 300 | 1800 | 4240 | 4000 | 15 | 11 |
EYH12000 | 12000 | 0. 5 | 4000 | 3400 | 2800 | 300 | 1910 | 4860 | 4200 | 15 | 11 |
EYH15000 | 15000 | 0. 5 | 5000 | 3500 | 3000 | 300 | 2100 | 5000 | 4400 | 18.5 | 15 |
